內容

單位

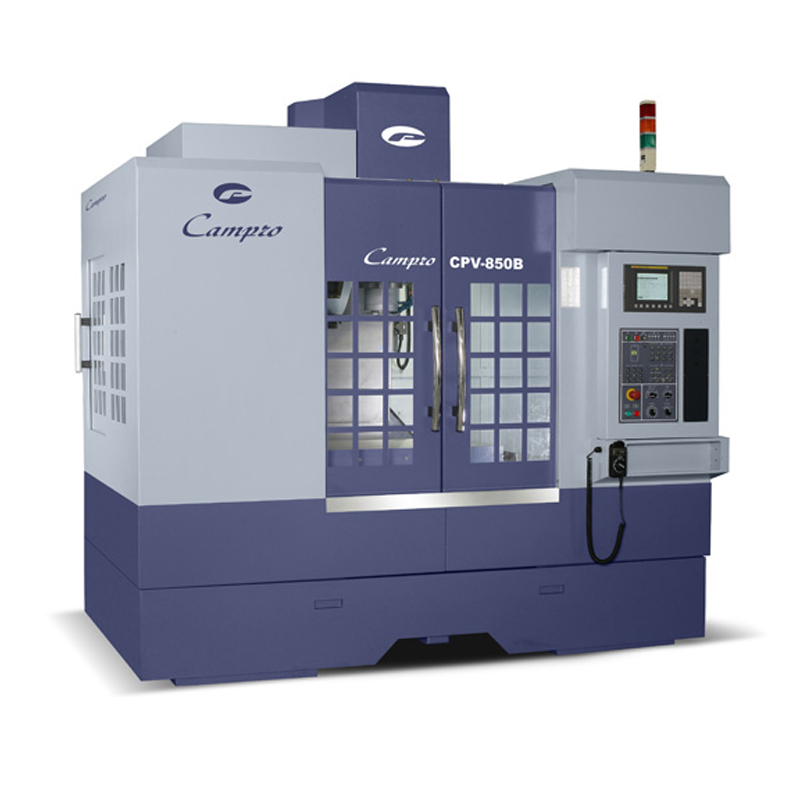

CPV-850B

工作臺

工作臺面積

mm

530×950

T型槽

mm

18×5×100

最大載重量

kg

800

行程

X軸行程

mm

850

Y軸行程

mm

530

Z軸行程

mm

530

主軸鼻端至工作臺面距離

mm

100-630

主軸中心至機身軌道面

mm

590

主軸

主軸孔錐度

BT-40

主軸轉速

rpm

8000

主軸直徑

mm

70

進給

快送速度（X/Y/Z）

m/min

20×20×20

切削進給

mm/min

10000

自動換刀

換刀型式

斗笠式

刀柄

BT-40

拉刀桿型式

P40T(45〞)

刀庫容量

20

最大刀具外徑

mm

80

鄰空刀直徑

mm

150

最大刀具長度

mm

300

換刀時間（刀對刀）

sec

7

換刀時間（點對點）

sec

11

最大刀具重量

kg

7

刀具選擇

任意式

馬達

主軸馬達

kw

7.5/11

其他

空壓源

kgf/cm²

6-8

機械高度

mm

2900

占地面積（寬×深）

mm

2450×2700

機械重量

kg

5800

電力容量

KVA

20

控制器

FANUC

  01.皮帶式傳動

  02.剛性攻牙

  03.程式儲存

  04.主軸吹氣

  05.全罩式防屑護罩

  06.切屑冷卻單元

  07.風壓系統

  08.自動潤滑系統

09.主軸冷卻單元

10.空調式電控箱

11.水平螺栓及墊塊

12.操作及維修使用手冊

13.三軸預拉

14.變壓器(380V)

15.電氣手冊

16.斗笠式刀庫(20刀位)
