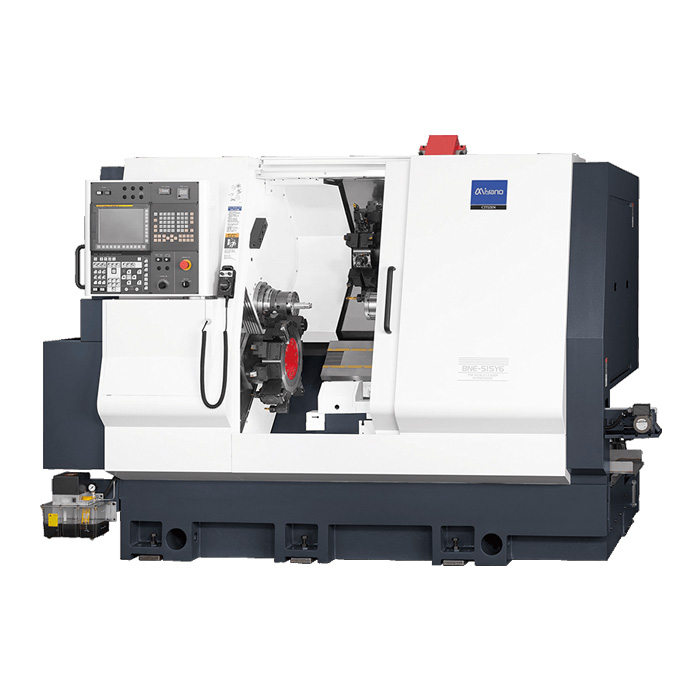

| BNE 以高剛性、高精度為特征的BNE系列。S式通過左右同時復合加工發揮了高生產性，SY型通過上部轉塔的Y軸實現了高度復合加工。
雙主軸,雙刀塔結構可加工復雜工件的成品加工,以及工序與加工時間的減少得以實現
通過上下刀塔的平衡切削、復合切削、旋轉刀具的差速切削，縮短加工時間
產品規格
| 機種 |
|
|
BNE-42S6 |
BNE-51S6 |
BNE-42SY6 |
BNE-51SY6 |
| 液壓卡盤 |
SP1/SP2 |
|
5"/5" 油壓 |
6"/5" 油壓 |
5"/5" 油壓 |
6"/5" 油壓 |
| 棒材最大加工直徑 |
SP1 |
|
ø42mm |
ø51mm |
ø42mm |
ø51mm |
| SP2 |
|
ø42mm |
| 標準加工長度 |
SP1 |
|
90mm |
| 刀具臺形式 |
HD1 |
|
12角刀塔 |
| HD2 |
|
12角刀塔 |
| 移動行程 |
HD1 |
X1軸 |
175mm |
| Z1軸 |
380mm |
| Y 軸 |
- |
±40mm |
| HD2 |
X2軸 |
145mm |
| Z2軸 |
175mm |
| R主軸移動行程 |
|
|
450mm |
| 刀柄高度 |
|
|
□20mm |
| 開孔鉆頭刀柄部直徑 |
|
|
ø25mm |
| 旋轉刀具最大安裝數 |
|
|
12 |
| |
|
12 |
| 主軸旋轉速度 |
SP1 |
|
6,000 min-1 |
5,000 min-1 |
6,000 min-1 |
5,000 min-1 |
| SP2 |
|
5,000 min-1 |
| 主軸馬達 |
SP1 |
|
15/11kW |
| SP2 |
|
5.5/3.7kW |
| 機床高度 |
|
|
1,925mm |
| 機床面積 |
|
|
2,690×2,160mm |
| 機床重量 |
|
|
7,600kg |
7,800kg |
7,600kg |
7,800kg |
|
