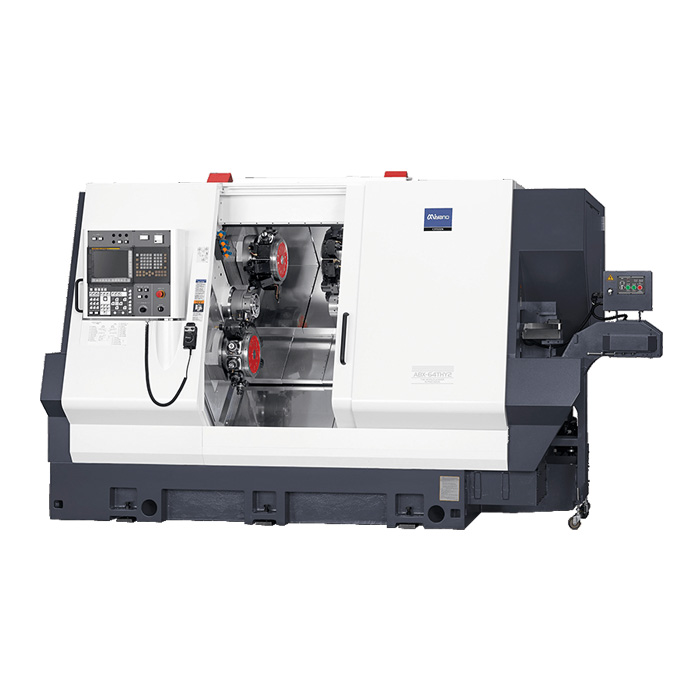

| ABX-THY 能實現不受加工平衡制約的最佳的工序分配和靈活的刀具配置。還通過40Nm旋轉工具實現高剛性、高扭矩。還能完成宛如加工中心一般的復合加工。
利用搭載Y軸功能的上下刀塔和左右軸的同步加工，可短時間完成工件的內外加工
利用最多36把40Nm的旋轉刀具實現高剛性的穩定加工
產品規格
| 機種 |
|
ABX-51THY2 |
ABX-64THY2 |
| 棒材最大加工直徑 |
SP1/SP2 |
ø51mm/ø51mm |
ø64mm/ø51mm |
| 液壓卡盤尺寸 |
SP1/SP2 |
6"/ 6" 油壓 |
| 最大加工長度 |
|
125mm |
| 主軸馬達 (30分 既定/連續) |
SP1 |
15/11 kW |
| SP2 |
7.5/5.5 kW |
| 主軸旋轉速度 |
SP1/SP2 |
50～5,000min-1 |
40～4,000min-1 |
| 刀具臺形式 |
|
12角角刀塔 |
| 刀柄高度 |
|
□20mm |
| 開孔鉆頭刀柄部直徑 |
|
ø40mm,ø25mm,ø20mm |
| 移動行程 |
X1,X2,X3 軸 |
190mm |
| Z1,Z3 / Z2 軸 |
270mm / 550mm |
| Y1,Y2,Y3 軸 |
±40mm |
| 旋轉刀具最大安裝數 |
|
36 |
| 機床高度 |
|
2,222mm |
| 機床面積 |
|
3,290×2,204mm |
| 機床重量 |
|
11,050kg |
11,200kg |
|
