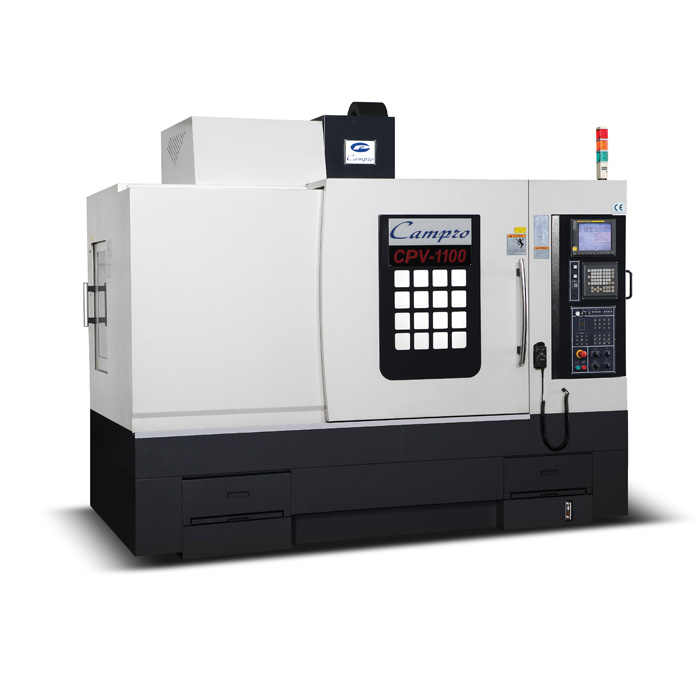

| CPV1100 photo 機臺特性
1、高剛性箱體設計，X/Y/Z軸採硬軌，配合低摩擦係數Turcite-B經驗嚴密刮花技術工程，經久耐用。
2、Y軸全系列採2~4硬軌設計。寬軌搭配適當軌距，三軸採直接傳動、預拉、精度佳。
3、頭部配重具引導，快速動時能確保最佳精度。
CPV-1100技術規格
|
內容
|
單位
|
CPV-1100
|
|
工作臺
|
|
|
|
工作臺面積
|
mm
|
550×1200
|
|
T型槽
|
mm
|
|
|
最大載重量
|
kg
|
700
|
|
行程
|
|
|
|
X軸行程
|
mm
|
1100
|
|
Y軸行程
|
mm
|
560
|
|
Z軸行程
|
mm
|
560
|
|
主軸鼻端至工作臺面距離
|
mm
|
110~670 |
|
主軸中心至機身軌道面距離
|
mm
|
630 |
|
主軸
|
|
|
|
主軸孔錐度
|
|
7/24taperNo.40
|
|
主軸轉速
|
rpm
|
8000（直結式10000/12000）
|
|
主軸馬達
|
kw
|
7.5/11
|
|
進給
|
|
|
|
快送速度（X/Y/Z）
|
m/min
|
36×36×24
|
|
切削進給
|
mm/min
|
10000
|
|
自動換刀
|
|
|
|
換刀型式
|
|
刀臂式（斗笠式）
|
|
刀柄
|
|
BT-40
|
|
拉刀桿型式
|
|
P40T(45〞)
|
|
刀庫容量
|
|
24T(20T)
|
|
最大刀具外徑
|
mm
|
80
|
|
鄰空刀直徑
|
mm
|
150
|
|
最大刀具長度
|
mm
|
250
|
|
換刀時間（刀對刀）
|
sec
|
2.5(7)(60Hz)
|
|
換刀時間（點對點）
|
sec
|
6(11)(60Hz)
|
|
最大刀具重量
|
kg
|
7
|
|
刀具選擇
|
|
任意式(固定式）
|
|
馬達
|
|
|
|
主軸馬達
|
kw
|
5.5/7.5
|
|
其他
|
|
|
|
空壓源
|
kgf/cm²
|
6-8
|
|
機械高度
|
mm
|
2980
|
|
占地面積（寬×深）
|
mm
|
2950×2700
|
|
機械重量
|
kg
|
7000
|
|
電力容量
|
KVA
|
15
|
|
控制器
|
|
FANUC
|
|
