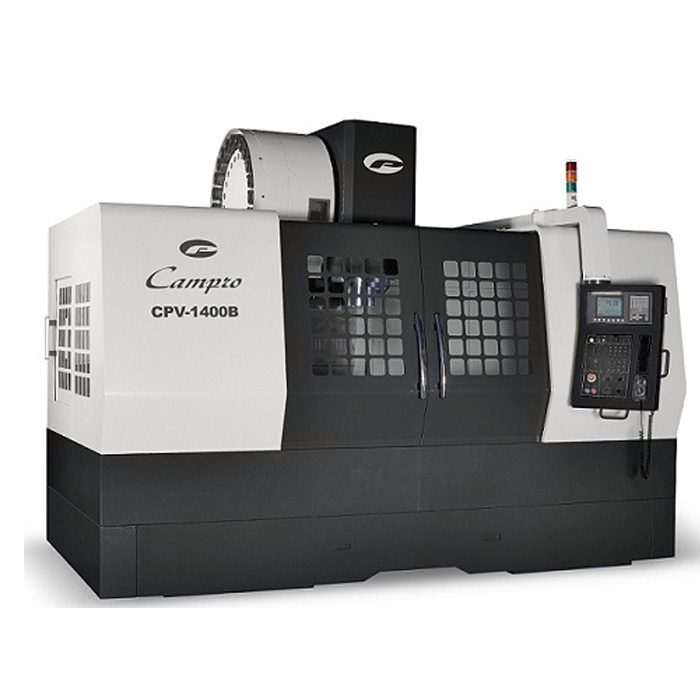

CPV重切削（硬軌）加工中心

● 三軸採用方型硬軌，大幅提昇機臺穩定性與抗震性
● 使用容積式配油器，潤滑點平均配置，確保滑動面潤滑均勻。
● Y軸4軌道設計，提供更佳的機械負載力。
● 提供BT-40 / BT-50 刀具型式可供選擇，適合多元化加工方式。
● 出廠前均依國際標準進行雷射及循圓檢測，確保機器精度表現。

內容	單位	CPV-850B	CPV-1100B		CPV-1200B		CPV-1400B		CPV-1600B
行程
X軸行程	mm	850	1100		1200		1400		1600
Y軸行程	mm	530	620		750		750		830
Z軸行程	mm	530	600		650	700	650	700	700
主軸鼻端至工作臺面距離	mm	100~630	120~720		130~780	150~850	130~780	150~850	130~830	150~850
主軸中心至立柱軌道面距離	mm	590	670		780		780		850
工作臺
工作臺面積	mm	530X950	600X1200		700x1300		700X1550		800x1800
工作臺最大荷重	kg	800	1100		1400		1800		2000
T型槽尺寸(寬x槽數x間距)	mm	18x5x100	18x5x100		18x5x130		18x5x130		22x6x125
主軸
主軸轉速(特殊選配)	rpm	8000		6000	8000	6000	8000	6000	8000	6000
主軸馬達	kw	7.5/11		11/15	9/11	11/15	9/11	11/15	9/11(15HP)	11/15(20HP)
主軸孔錐度	type	7/24 TAPER NO.40		7/24 taper No.50	7/24 taper no.40	7/24 taper no.50	7/24 taper no.40	7/24 taper no.50	7/24 taper no.40	7/24 taper no.50
自動換刀系統
換刀型式(特殊選配)	type	刀臂式		刀臂式
刀柄型式	type	BT-40		BT-50	BT-40	BT-50	BT-40	BT-50	BT-40	BT-50
拉刀桿形式	type	P-40T(45°)		P-50T(45°)	P-40T(45°)	P-50T(45°)	P-40T(45°)	P-50T(45°)	P-40T(45°)	P-50T(45°)
刀庫容量(特殊選配)	pcs	24(20)		24(20)	24	24	24	24	24	24(32)
最大刀具直徑	mm	φ80		φ110	φ80	φ110	φ80	φ110	φ80	φ110
最大刀具直徑(無相鄰刀)	mm	φ150		φ200	φ150	φ200	φ150	φ200	φ150	φ200
最大刀具長度	mm	250			250	300	250	300	250	300
最大刀具重量	kg	7		15	7	15	7	15	7	15
換刀時間(刀對刀)	sec.	2.5		3.5	3.5	4	3.5	5	3.5	5
換刀時間(點對點)	sec.	6		7	7	8	7	9	7	9
換給速度	type	任意
Feedrate
X/Y/Z軸快速進給	m/min	20/20/20			15/15/15		15/15/15		15/15/12
切削進給	mm/min	10000			10000		10000		10000
其它規格
Model		6~8kgf/cm2			7kgf/cm2		7kgf/cm2		7kgf/cm2
Standard power source		220V/60HZ			220V/60HZ		220V/60HZ		220V/60HZ
Power capacity	KVA	20KVA		25KVA	25	30	25	30	25	30
Max. machine height	mm	2900	2950	3200	2875	3010	2875	3010	3200
Floor plan (WxD)	mm	2450X2700	3000X2700		3300x3200		3800x3200		4300x3200
Machine weight	kg	5800	6500	6800	10500	10800	11000	11500	14500	15000
